Конструкция пластикового окна и элементы проема

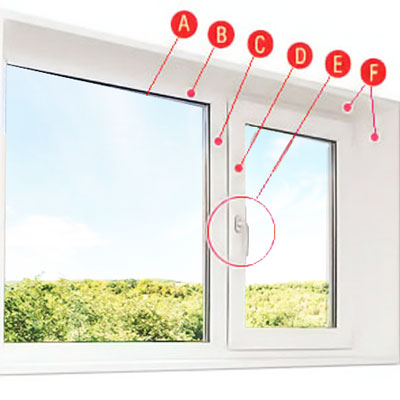

Оконные элементы - составляющие пластикового окна и остекления

1 - Профиль рамы
2 - Профиль створки
3 - Импост
4 - Стеклопакет
5 - Фурнитура
6 - Штапик
7 - Уплотнитель
8 - Подоконник
9 - Подставочный (подрамный) профиль
10 - Отлив
11 - Откос

Элементы окна и термины

Оконная конструкция - термины и определения

Оконная конструкция - термины и определения

Основные термины

Термин Описание
Автоматические приводы Специальные электрические системы передачи, позволяющие дистанционно производить открывание створок окна ПВХ для проветривания.
  Процесс установки стального вкладыша, армирующего усилителя, в ПВХ профиль.
Армирующий профиль(усилительный вкладыш) Стальной элемент, устанавливаемый во внутреннюю камеру главного профиля. Необходим для придания необходимой жесткости и восприятия эксплуатационных нагрузок.
Арочное окно Окно, выполненное вверху в форме окружности. Конструктивно бывают открывающиеся арочные створки или глухие, неоткрывающиеся.
Артикул профиля Буквенно-цифровое обозначение типа профиля, входящего в профильную систему. Устанавливаеся в технической документации производителя.
Балконный блок Конструкция, состоящая из окна и двери или их комбинаций. Предназначена для сообщения внутреннего помещения с балконом (лоджией), естественного освещения помещения и защиты от атмосферных и шумовых воздействий.
Высота профиля Наибольший размер поперечного сечения профиля в направлении, перпендикулярном ширине профиля.
Внешняя стенка ПВХ профиля (лицевая) Стенка ПВХ профиля обрщенная абстрактно к "улице" и "помещению", лицевая поверхность профиля. Согласно ГОСТ 30673, толщина 3,0 мм соответствует профилям наивысшего качества "А". Толщина внешней стенки не менее 2,5 мм - класс "B". Толщины внутренних стенок должны быть не менее 2,5 мм и 2,0 мм соответственно.
Главный профиль Профиль, который несет прочностную функцию в качестве составной части конструкции. К ним относятся: профили рамных коробок, створок, импостов и, в отдельных случаях, штульповые, соединительные и расширительные профили.
Герметизация Заделка стыков, монтажных швов изолирующим составом - герметиком. Для окон используются силиконовые, акриловые герметики, жидкий ПВХ.
Гребенка Элемент фурнитуры, приспособление чтобы ограничить открывание оконной створки. Выполнено в виде планки с отверстиями под штырь. Фиксирует створку окна в одном из положений. Нродное название "крокодильчик".
Дверной блок Конструкция с подвижной створкой для входа-выхода. Бывают двери: входные, межкомнатные (внутренние) и внешнего балконного остекления. Различают по способу открыания и материалу изготовления. Например, металлические, деревянные, пластиковые двери.
Декоративные накладки (ложный горбылек) Накладные декоративные профили, наклеиваемые на стеклопакет с внутренней и наружной стороны и образующие фальш-переплёт, имитацию горбылька в деревянных окнах. Предназначены для визуального деления остекления на секции и придания необходимого декоративного вида.
Дистанционные подкладки Обеспечивают нужное расстояние (дистанцию) между краем стекла стеклопакета и фальцем. Используется исключительно для создания необходимого зазора в местах не испытывающих нагрузок. Используются редко, так как успешно заменяются регулировочными (рихтовочными) пластинами. В некоторых случаях, например, при расклинивании противовзломного остекления, используются исключительно дистанционные подкладки. По очереди установки - устанавливаются после несущих подкладок.
Долговечность Способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы).
Дополнительные подкладки Дополнительные подкладки в профили оконной створки ПВХ. Устанавливаются при длине створки более 1300 мм, в области запорных элементов фурнитуры.
Дополнительный профиль Профиль, который не выполняет прочностную функцию. К ним относятся: соединительные, расширительные и штульповые профили, штапики, отливы, наличники, декоративные накладки, детали декоративных переплётов и др.
Жалюзи Конструкция из реек (ламелей), регулирующая интенсивность освещения помещения за счет поворота реек (ламелей). Разновидности: горизонтальные и вертикальные жалюзи.
Зимний сад Полностью прозрачное остекление, при сохранении высокой теплоизолирующей функции, с возможностью выращивания цветов даже зимой.
Импост Средний брусок коробки (импостный профиль), служащий для притвора створок и навески створок в трехстворчатых (и более) окнах.
Камера Замкнутая полость (система полостей) ПВХ профиля. Камера может состоять из ряда подкамер, разделенных перегородками. Камеры и подкамеры могут выполнять различные заданные функции, например, для установки усиленных вкладышей или в качестве каналов самовентиляции.
Количество камер Число камер ведется по линии от абстрактной "улицы" к "помещению" по прямой. Подсчет камер определяет камерность профиля. Перемычки внутри профиля, подобно стенам в квартире, делят его на отсеки, в которых воздух служит дополнительной теплоизоляцией. Чем больше полостей - тем лучше теплоизоляция.
Комбинация профилей Узлы соединения сопрягаемых профилей, например: профиль рамы + профиль створки + штапик. В составе технической документации определяют параметры профильной системы.
Конденсат Влага, конденсирующаяся из влажного воздуха на холодной поверхности. Можно наблюдать на поверхностях окна: стекле, оконной створке, раме, оконных откосах. Естественный процесс перехода влаги из парообразного состояния в жидкое с понижением температуры воздуха. Как избавиться от конденсата
Конструкция окна Типовая схема узлов и комбинаций профилей, перечень основных элементов. Основными элементами конструкции пластикового окна являются ПВХ элементы (рама, створка, импост), армирование (усилители), стеклопакет (стекольное заполнение), фурнитура (запирающие механизмы и подвижные элементы).
Коробка Сборочная единица оконного или дверного блока рамочной конструкции, предназначенная для навески створок или полотен, неподвижно закрепляемая к стенам оконного или дверного проема.
Крепежные элементы Гвозди, шурупы, анкера, нагели, анкерные пластины и пр. - крепежные изделия которыми фиксируют пластиковые окна и двери в проеме, служат для передачи эксплуатационных нагрузок от рамы к стенам.
Ламинация Специальное высокотехнологичное цветное покрытие (ламинат) на клеевой основе. Наносится на поверхность профиля при высокой температуре. Способ придания поверхности декоративного вида "под дерево" и цвета, отличного от базового цвета ПВХ.
Линия по производству окон Способ устройства производства. Перечень станков и оборудования необходимых для выполнения операций по сборке окна, двери на базе ПВХ профилей. Предполагает последовательное выполнение операций от станка к станку - линейное.
Мансардный блок Окно, устанавливаемое в конструкцию кровли под заданным углом к горизонтальной плоскости.
Маркировка Указание информации о производителе. Наносится на ПВХ профиль, фурнитуру, комплектующие.
Маркиза Подвижный складной навес от солнца над окном или дверью. Изготавливается из ткани, натянутой на прочный каркас. Разновидности: маркизет, маркизалет.
Межкомнатные двери Внутренние двери для разделения пространств между помещениями. Могут иметь различное строение и декоративное оформление.
Монтажная глубина профиля Ширина коробки профиля рамы.
Монтажный инструмент Перечень инструментов, необходимых для установки оконного / дверного блока в проеме.
Монтажный комплект Перечень строительных приспособлений и оконных аксессуаров, необходимых для установки оконного / дверного блока в проеме.
Наплав Выступ, образованный выступающей частью створки (или рамы), перекрывающий раму (створку).
Нахлест Размер притвора окна под наплавом. Часть наложения (нахлеста) створки и рамы. В конструкции есть два нахлеста: рамы на створку и створки на раму.
Окно Элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовки.
Оконный блок Светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий. Оконный блок состоит из сборочных единиц: коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.
Оконный блок правого (левого) открывания Оконный блок с расположением петель с правой (левой) стороны при виде со стороны открывания створок.
Оконный проем Проем в стене (кровле) для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, сливов, подоконной доски.
Опорная подкладка Устанавливается на фальцевый вкладыш при остеклении. Переносит вес стекла на конструкцию ПВХ профиля. Устанавливаются в первую очередь. Их роль могут выполнять фальцевый вкладыш или опорный мост (при прямом фальце) и подкладочные регулировочные пластины.
Откосы оконные Плоский и широкий профиль, используемый для аккуратной отделки боковых поверхностей оконного проема. Плоскость между рамой и внутренней поверхностью стены.
Открывания створок верхне-подвесное Створки поворачиваются вокруг верхней горизонтальной оси.
Открывания створок комбинированное Сочетание различных видов открывания в одном изделии.
Открывания створок откидное (фрамужное) Створки поворачиваются вокруг нижней горизонтальной оси.
Открывания створок поворотно-откидное Створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси.
Открывания створок подъемно-сдвижное Створки (полотна) сдвигаются вдоль стены (остекления) после приподнимания над направляющей.
Открывания створок подъемное Створки перемещаются вверх в вертикальном направлении.
Открывания створок распашное Створки (полотна) поворачиваются вокруг вертикальной оси.
Открывания створок среднеповоротное Створки поворачиваются вокруг средней вертикальной оси.
Открывания створок среднеподвесное Створки поворачиваются вокруг средней горизонтальной оси.
Отлив (водоотлив, слив) Деталь, предназначенная для отвода воды и защищающая оконную конструкцию от ее проникновения. Другие названия: дождеотводный профиль.
Петли Механизм шарнирного (или подшипникового) типа, который позволяет подвижно соединять два рабочих элемента: створку и рамную коробку.
Подкладочные регулировочные (рихтовочные) пластины, подкладки под стеклопакет Обеспечивают распределение нагрузки. Устанавливаются на фальцевый вкладыш. Выполняют роль несущих или дистанционных подкладок. Выпускаются различной толщины от 1 до 6 мм. Для удобства, прокладки разной толщины различаются по цвету. Например: 1 мм - белый, 2 мм - синий, 3 мм - красный, 4 мм - желтый, 5 мм - зеленый, 6 мм - черный. Используются для распределения нагрузки от стеклопакета и создания необходимого зазора. Необходимо подбирать подкладки нужной ширины. Она должна быть на 2 мм шире толщины стеклопакета, но не более.
Подкладочный мост Используется как опорная подкладка в стеклопакетах с прямым фальцем, когда не требуется фальцевый вкладыш. На нижней стороне имеет канал для проветривания фальца. В зависимости от местонахождения в створке выполняет роль опорной или дистанционной подкладки.
Подоконник Элемент декоративного оформления оконного проема. Подоконная доска является удобной подставкой для предметов, располагающихся в оконном проеме перед окном (внутри помещения). Редко используется для установки снаружи (в основном, где отвод воды не предполагается).
Подставочный (донный) профиль Дополнительный профиль. Крепится к нижней части коробки. Предназначен для безопасного передвижения окон и дверей при такелаже, а также для крепления к нему подоконника и водоотлива при монтаже.
Притвор Место примыкания (узел подвижного соединения) профиля створки с коробкой (рамой).
Притвор безимпостный (штульповой) Узел соединения профилей створок между собой.
Притвор импостной Узел соединения профиля створки с импостом.
Притвор нижний Узел соединения нижних горизонтальных профилей створки и коробки (рамы).
Притвор основной Узел соединения вертикальных и верхнего горизонтального профиля створки и коробки (рамы).
Противовзломные окна Оконные конструкции со специальными, устойчивыми ко взлому, элементами фурнитуры, защитными стеклопакетами и пр.
Противовзломная фурнитура Специальные механизмы и замки, увеличивающие время противодействия окна (двери) с такой фурнитурой взлому.
Профили ПВХ Детали оконных / дверных блоков, изготовленные методом экструзии, с заданными формами и размерами сечения из поли-винил-хлорида (ПВХ).
Профильная система Набор (комплект) ПВХ профилей и комплектующих элементов, объединенных в законченную конструктивную систему, оформленную конструкторской документацией.
Раздвижные двери Конструкция в которой дверные полотна раскрываются параллельно друг-другу. В изготовлении могут применяться индивидуальные конструктивные особенности и материалы.
Раздвижные окна Конструкция в которой оконные створки раскрываются сдвигание параллельно относительно друг-друга. В изготовлении могут применяться индивидуальные конструктивные особенности и материалы.
Размеры окна Измеримый габарит оконной рамы с допустимым отклонением от линейных размеров согласно ГОСТ.
Рамный профиль Профиль, образующий коробку – сборочную единицу оконного или дверного блока рамочной конструкции, которая неподвижно закрепляется в проёме.
Раскладка Расположенная внутри стеклопакета конструкция из тонких планок - шпросс. Предназначена для визуального разделения поля остекления и создания декоративного эффекта.
Расширитель (расширительный профиль) Профили, предназначенные для увеличения высоты и ширины оконной и дверной коробки.
Регулируемое проветривание Обеспечение вентиляции помещений с различной кратностью воздухообмена путем конструктивных решений открывающихся элементов изделий (створка с регулируемым ограничителем открывания, клапан, форточка).
Решетка оконная Защитная конструкция на окна. Выполняется как правило из меьалла. Отличается способом открывания, монтажа и степенью защиты. В зависимости от технологии производства декоративный вид решеток отличается.
Рольставни Современный тип защиты проема из складывающихся в рулон ламелей-ставен. Альтернатива решеткам, ставням, воротам. Конструктивное отличие - сматывание на барабан, расположенный над проемом. Другие названия: роллет.
Ручки оконные Рукоятка для запирания и отпирания оконной створки. Различаются по дизайну и функционалу.
Самовентиляция (саморегулирующаяся вентиляция) Система ограниченного воздухообмена через каналы камер профилей или через встроенные в оконные блоки саморегулирующиеся климатические клапаны с целью регулирования влажности воздуха в помещении и предотвращения выпадения конденсата на внутренних поверхностях окон.
Светопрозрачное заполнение Внутренний элемент створки / рамы из прозрачного листового стекла или стеклопакета.
Сводчатые окна (стрельчатые, готические) Оконная конструкция выпуклой округлой формы с вершиной.
Смазка оконная Органические и синтетические смазки для смягчения материалов в окне ПВХ и устранения трения в движущихся частях фурнитуры.
Соединитель (стыковочный профиль) Профиль, стыкующий коробки рам друг с другом в конструкциях, состоящих из двух и более изделий. Соединители могут соединять профили коробок под разными углами и подбираются с учётом прочностных требований.
Створка Подвижная, открывающаяся часть окна / двери.
Створочный профиль Профиль, образующий створку оконного блока рамочной конструкции и соединённую с коробкой, как правило, посредством шарнирной или скользящей связи.
Стеклопакет Единая конструкция представляющая собой герметично скрепленные на расстоянии друг от друга стекла.
Стеклопакет двухкамерный Стеклопакет из трех стекол с двумя воздушными камерами между ними.
Стеклопакет однокамерный Стеклопакет из двух стекол с одной воздушной камерой между ними.
Стеклопакет трехкамерный Стеклопакет из четырех стекол с тремя воздушными камерами между ними.
Ступенчатое (дискретное) проветривание Открывание створки окна на проветривание с использованием встраиваемого в поворотно-откидную створку элемента фурнитуры. Позволяет проветривать в нескольких позициях, разных по степени открытия окна: от 5 мм до нескольких сантиметров (зависит от габаритов створки).
Уплотнитель Конструктивная часть любого современного окна, двери ПВХ. Изготавливается из резинового полимера. Обеспечивает плотность прижима и надежность закрепления стеклопакета в раме, створке оконного, дверного блока.
Утеплитель Элемент, который повышает теплоизоляционные свойства конструкции и проема.
Фальц Часть поверхности профиля, образующая выемку между выступами.
Фальц остекления Внутренняя часть ПВХ профиля в которую возможна установка стеклопакета или иного заполнения.
Фальц-люфт Зазор между фальцем фурнитуры створки (фурнитурный паз створки) и фальцем фурнитуры рамы (фурнитурный паз рамы, паз штапика).
Фальцевый вкладыш Используется для установки стеклопакета в конструкцию рамы или створки. Выравнивает скошенный фальц профиля. Является базой для подкладочного материала под стеклопакет и не заменяет подкладок, используемых при остеклении. Предотвращает сдвиг несущих подкладок. Вместе с подкладками обеспечивает необходимую установку стеклопакета - расклинивание и выравнивание.
Фальш-переплет Декоративная конструкция, предназначенная для членения поля остекления, наклеенная на поверхность стекла. То же, что и декоративные накладки, горбылек.
Фасадные системы Остекление, которое может выполнять функцию стен, внешних фасадов.
Форточка Створчатый элемент с размерами, как правило, не превышающими 450х450 мм, соединенный посредством шарнирной связи с профилем створки, импоста или рамы, предназначенный для проветривания помещения.
Фрамуга Створчатый элемент, имеющий откидное открывание, ограниченный горизонтальным импостом и профилем коробки. Предназначена для проветривания помещения.
Фурнитура Элементы подвижной части окна, обеспечивающие надежное запирание и удобное обращение. Включает: ручки, шпингалеты, запорные механизмы, фиксаторы и пр.
Фурнитурный паз Выемка - паз - в профиле для установки фурнитуры.
Цветной профиль ПВХ Профиль имеющий отличный от белого цвет.
Цветной профиль ПВХ в массе Профиль имеющий отличный от белого цвет внутри.
Цветной профиль ПВХ крашеный Профили имеющие лакокрасочное цветное покрытие.
Цветной профиль ПВХ ламинированный Профили имеющие покрытие в виде ламинации.
Ширина профиля Наибольший размер между лицевыми наружной и внутренней поверхностью профиля.
Шпроссы Внутреннее или наружное декоративное оформление стекла, стеклопакета. То же самое, что и раскладка.
Штапик Дополнительный профиль, закрепляющий светопрозрачное (или глухое) заполнение в створках, рамах и дверных полотнах.
Штульп (штульповой профиль) Профиль, жестко закрепляемый на створку и обеспечивающий безимпостной притвор.
Щелевое проветривание (зимнее, микропроветривание) Ограниченное проветривание помещения через фиксированный зазор в притворе слегка приоткрытого створчатого элемента (площадь открывания не более 0,02 м). Щелевое проветривание может быть приравнено к проветриванию при помощи форточки.
