Вентиляция и ее виды

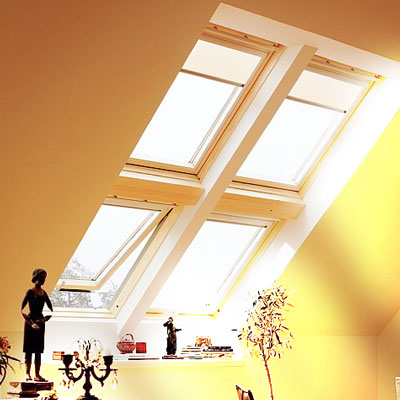

Оконная вентиляция

Одна из основных функций оконной рамы - это обеспечение оптимальной вентиляции помещения для жизнедеятельности человека.

Современное нелучшее состояние окружающей среды привело к тому, что защитные функции евроокна становятся не менее важными и актуальными. Оптимально сочетать обе эти стороны - регулирование доступа уличного воздуха и одновременно защиту от нежелательных его компонентов - необходимо время от времени возвращаться к базовым понятиям, иллюстрирующим устройство взаимодействия человека, помещения и наружней среды.

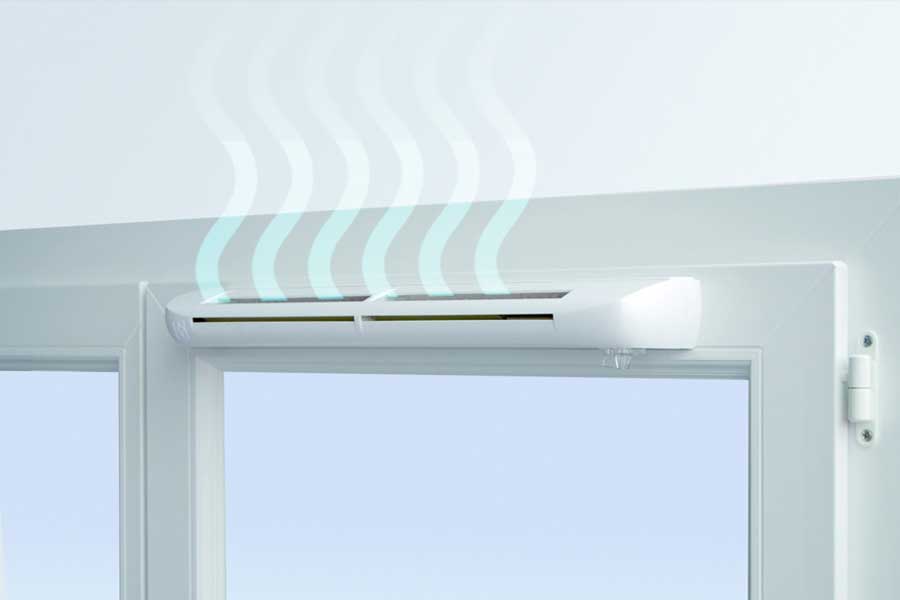

Оконная вентиляция

Специфический объём воздуха. Специфический объем воздуха в помещении - это количество воздуха, которое приходится на каждого человека. Планируя проект этот объем является очень важным.

Так для жилых общих комнат специфический объем воздуха на человека обязан составлять около 10-15 куб. м, для спальных комнат 12-15; помещений, где содержатся больные 20-30; для помещений с небольшой загруженностью, например для собраний, этот объем составляет всего 4 куб. м на человека.

Приток наружнего воздуха. Воздухоприток - это количество свежего воздуха, поступающего в течении часа на одного находящегося в комнате человека. Указанная мера должна отвечать нормам DIN 1946. Эти показатели не соответствуют величинам фактического потребления человеком воздуха. Тем не менее мера воздухопритока значимо накладывается на общее настроение человека в помещении.

Такой значительный для планирования вентиляции помещения индикатор, как объём воздухообмена рассчитывается исходя из объемов воздуха поступающего в комнату и выходящего наружу. Этот объем высчитывается по формуле: Объём воздухообмена = (количество людей в комнате) Х (доля притока свежего воздуха).

Индекс воздухообмена. Этот индекс показывает, сколько раз в течении часа воздух в комнате меняется полностью. Индекс воздухообмена = (доля притока уличного воздуха): (специфический объём воздуха в комнате). Рекомендуемые средние нормы потребления наружного воздуха для жилых комнат определены нормами DIN 1946/6. Нормальным считается мера индекса воздухообмена не ниже 0, 5 в час. При таком его значении возможно с порядочный вероятностью утверждать, что опасность появления повреждений, обусловленных сыростью, а также гигиенических осложнений сведён к минимуму. При таком значении индекса в помещении должно полностью меняться 50 % всего воздуха в течении одного часа, и позволительно говорить об основной, либо базовой вентиляции.

Системы вентиляции жилых помещений. Для выполнения указанных выше требований возможно применение естественной (свободнаяой), так и принудительной, (механическаяой) вентиляции. Это преимущественно становится актуально с установкой в комнате современных металлопластиковых оконных конструкций.

К устройствам, обеспечивающим естественную вентиляцию, относятся: неплотности строения (конструкционные стыки), стыки закрытых окон и наружных дверей, пропускание воздуха наружными стенами в соответствии с DIN 1946-6, вентиляционные шахты, кратковременно открываемые рамы.

Вентиляция в доме и воздух вокруг домаДвижущими силами естественной вентиляции являются окружающие сооружение потоки воздуха, а также термические воздухопотоки, возникающие в результате разницы температур. Так, при наличии ветра всякое строение испытывает на себе его влияние. На обращённой к ветру стене образуется местность повышенного давления, а на противоположной стороне строения - область пониженного давления. Конструкционные неплотности в постройке, в сочетании с ветровым давлением и областью пониженного давления обуславливают прохождение воздушных потоков сквозь строение.

Происходящий в постройке возухообмен в большинстве своем зависит от следующих факторов: скорость ветра в непосредственной близости от строения; неплотности в конструкции фасада; ориентация здания по отношению к направлению ветра; сопротивляемость фасада ветровому воздействию; расположение оконных и дверных конструкций; строение здания, конфигурация комнат (квартир).

Температурное премещение воздуха, возникает из-за разницы температур. Во всех помещениях премещение воздуха наблюдается безостановочно, особенно во время отопительного сезона.

Упрощённо движение воздухопотоков протекает в соответствии с общеизвестным правилом:

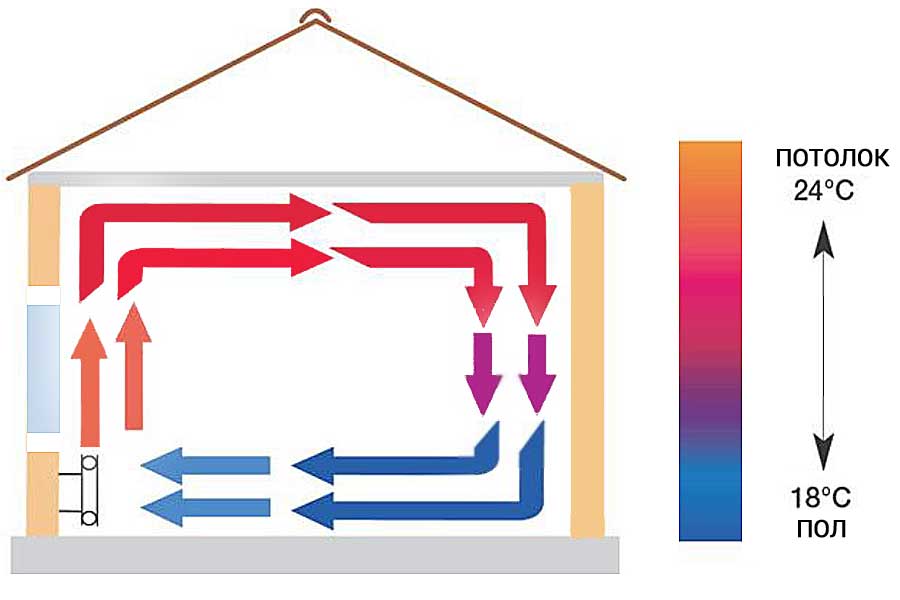

Система вентиляции

Тёплый воздух поднимается вверх, а холодный опускается вниз.

Помимо этого легко объяснимого, естественного потока важно учитывать и другие воздухопотоки различного происхождения, наблюдаемые как внутри, так и вне комнаты, имеющие различные температурные особенности и показатели давления. В сочетании с базовым воздухопотоком в помещении они формируют окончательную картину воздушной циркуляции внутри здания.

Если температура воздуха в помещении выше температуры наружного воздуха, то в области окна, выше "нейтральной зоны" возникает область повышенного давления, а ниже нейтральной зоны - область пониженного давления. Условием этого является равномерное деление "неплотностей" стыков оконной конструкции либо же элементарно открытое окно.

Вот что нужно подчеркнуть: редко бывают дни, когда в силу специфических метеоусловий движущие силы естественной вентиляции просто не возникают (например, тихая тёплая летняя ночь, когда ветра нет, а температура воздуха в комнате практически равна температуре наружного воздуха).

Отметим что вентиляция зависит во многом от естественных, природных факторов. Однако с приходом в дома металлопластиковых евроокон с плотным притвором влияние естественных факторов существенно ослабло.

В таком случае, неплотности здания не осуществляют достаточного воздухообмена. Поэтому, согласие стандарту DIN 1946-6 помещения, в которых установлены окна со сплошным уплотнением по периметру, должны оборудоваться специальными вентиляционными микроотверстиями в наружной стене (в терминологии DIN они называются Aussenwand - Luftdurchla"sse, ALD).

При отсутствии микропроветривания требования к вентиляции помещений при закрытых евроокнах не выполняются.

Использование лишь естественной вентиляции не позволяет, таким образом, реализовать устройство воздухообмена между помещениями строения и окружающей средой при минимальном энергопотреблении. Встает вопрос о применении принудительной вентиляции.

Принудительная вентиляция

Под принудительной вентиляцией понимается, вентилирование с использованием дополнительных высокотехнологических устройств, которыми производится движение воздуха.

Отметим, что проветривание жилых помещений и кондиционирование воздуха - это две большие разницы. При использовании систем регулируемой вентиляции речь идёт исключительно об обеспечении притока наружнего воздуха в комнату. Перемешивания уже использованного воздуха либо целенаправленного изменения отдельных его параметров (скажем, влажности), не происходит.

Важным условием для осуществления регулируемой вентиляции будет герметичный, хорошо изолированный корпус строения. Выделяют несколько типов таких устройств: лишь вытяжные системы; системы исключительно приточной вентиляции; приточно - вытяжные системы; приточно - вытяжные системы с WRG.

Вытяжные системы

Вытяжная система вентиляции

Вытяжные системы обеспечивают механическое удаление "отработанного" воздуха. Приток наружнего воздуха осуществляется через неплотности в конструкции. Вытяжные механизмы устанавливаются в таком случае на кухне, в ванной комнате, туалете. Равномерный приток уличного воздуха в жилые комнаты осуществляется через специальные вентиляционные отверстия в области оконного проёма. Во преки бытующему мнению, эти устройства воспреимчевы к ветровому давлению; комнаты с повышенной влажностью должны проветриваться, желательно единовременно, иначе влага и неприятные запахи скоро распространяются по квартире. Недостатком вытяжных систем - "эффект сквозняка", проявляющийся в холодное время, когда температура свежего воздуха сильно понижается.

Приточная вентиляция

Система приточной вентиляции обеспечивает приток уличного воздуха в помещение. Нагнетаемый воздух может подогреваться. Данные системы не могут обеспечить скорый отвод отработанного воздуха. Кроме того, на эффективность их работы влияют мощь и направление ветра.

К подобным системам приточной вентиляции можно отнести:

  • вентиляционные клапаны в окнах;
  • бризеры.

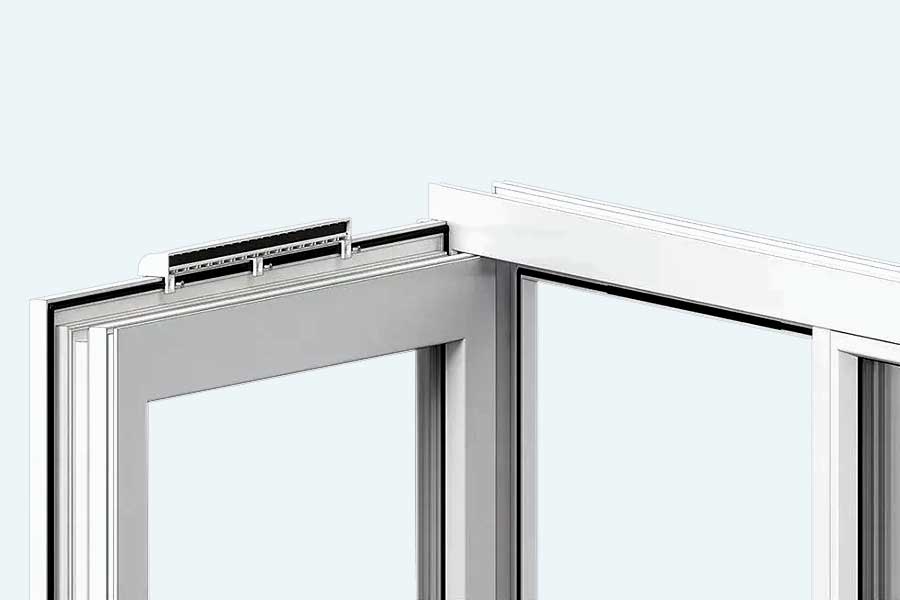

Приточный клапан вентиляции

Вентиляционные клапаны - пассивные устройства. Без наличия вытяжки они не работают.

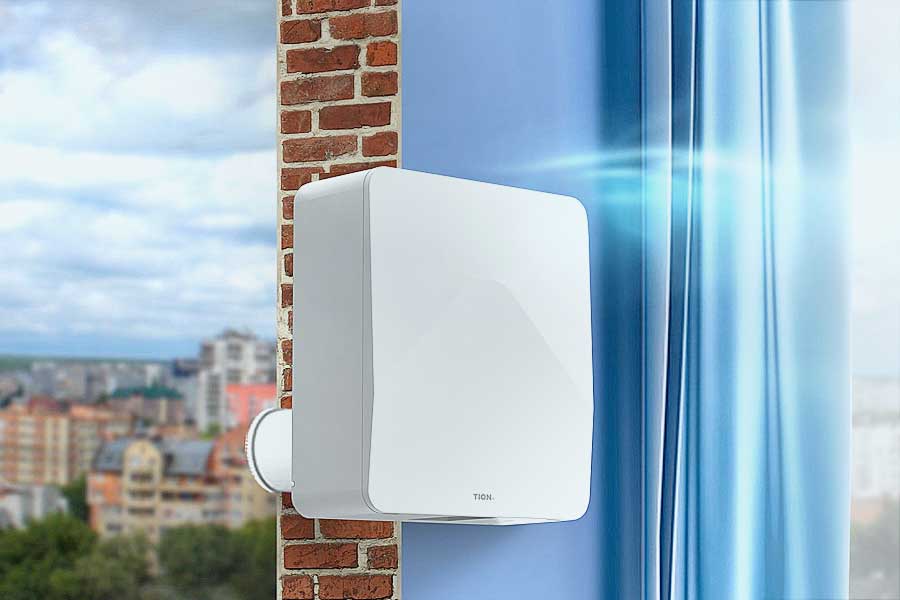

Приточный прибор подачи воздуха - бризер

Бризеры - устройства подачи воздуха, монтируемые на стену. Они могут самостоятельно перегонять воздух с улицы в помещение. Для этого они оснащены электромотором. Система фильтров служит дополнительной защитой от пыли и пыльцы.

Приточно - вытяжная система

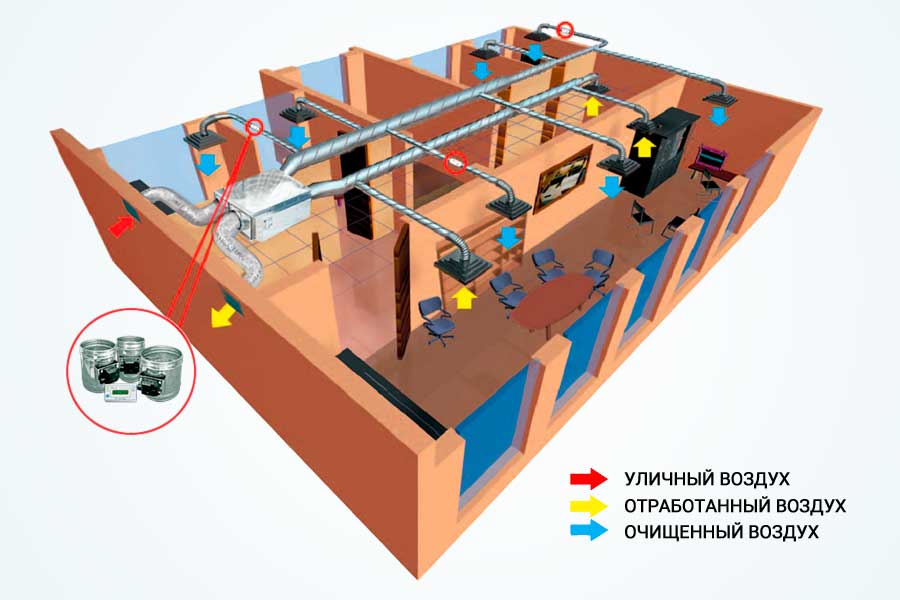

Приточно - вытяжная система вентиляции

Использование систем приточно-вытяжной вентиляции решает обе задачи - отвод отработанного воздуха и регулирование притока свежего. Главные требования к установке вентиляционных систем этого типа - обеспечение эффективного проветривания, недопущение сквозняков, удаление из помещений избыточной влаги. Подаваемый внешний воздух обязан обладать температуру не выразительно ниже температуры воздуха в помещении, во избежание сквозняков.

Приточно - вытяжная система вентиляции с WRG соответствуют описанным выше, однако в данном случае работает ещё и воззрение теплообменника. Отводимый из комнаты воздух отдаёт тепло приточному воздухопотоку. Для теплообмена в вентиляционной установке монтируется система каналов, исключающая взаимопроникновение отработанного воздуха со свежим.

Важно помнить о необходимости притока свежего воздуха при планировании пластиковых окон в ванной комнате.
