Хороший стеклопакет - особенности подбора

Как выбрать хороший стеклопакет для окна ПВХ

Стеклопакет - заполнение оконного проема в виде цельной конструкции из скрепленных на расстоянии стекол.

Стеклопакет состоит из 2 или 3, крайне редко - 4, листов стекла. Расстояние между стелками определяет спейсер (spacer - "распорка") или, иначе, дистанционная рамка. Крайне важно чтобы стеклопакет был склеен герметично. Тогда сухой воздух между стеклами работает как хороший теплоизолятор.

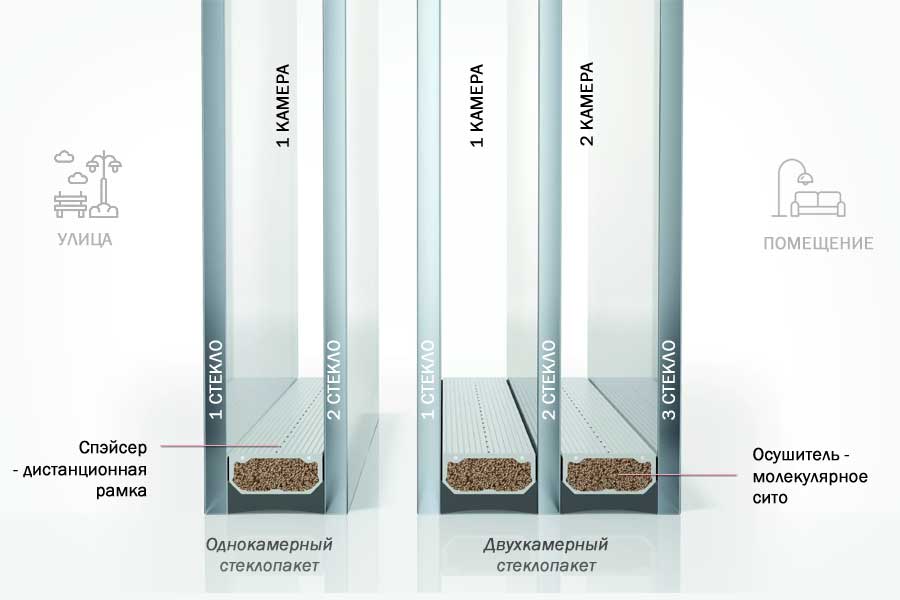

Однокамерные, двухкамерные, трехкамерные стеклопакеты

  • 2 стекла с одной камерой - простейший однокамерный стеклопакет;
  • 3 стекла с двумя камерами между ними - двухкамерный стеклопакет
  • 4 стекла - трехкамерный, и т.д.

Чаще всего в окнах и дверях применяются однокамерные и двухкамерные стеклопакеты.

Чтобы отличить однокамерный стеклопакет от двухкамерного в пластиковом окне достаточно посчитать количество дистанциолнных рамок.

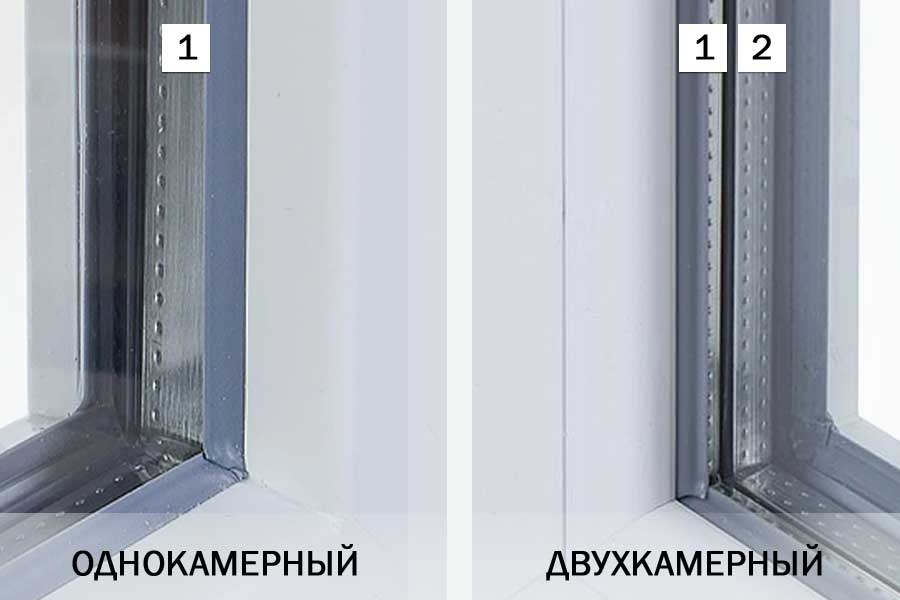

Простейший способ отличить однокамерный стеклопакет от двухкамерного

Ошибочно считать все однокамерные стеклопакеты одинаковыми. Также как и двухкамерные, они могут различаться, и не только размерами. Определить, что за конструкция перед вами, помогает формула стеклопакета.

Формула стеклопакета

Формулой стеклопакета называется характерная запись элементов, из которых он изготовлен.

4М1-16-4М1
- Простейшая формула однокамерного стеклопакета

4М1-10-4М1-10-4М1
- Простейшая формула двухкамерного стеклопакета

Формула наносится на стикер, который производитель обязан клеить на поверхность внешнего стекла.

Что же означают цифры и буквы в надписи на стеклопакете?

Стеклопакет 4М1-16-4М1

Читается формула слева-направо, от уличного стекла к внутреннему (помещению).
4 – толщина первого (уличного) стекла (4 мм),
М1 - марка стекла стандартного высокого качества (М2 и М3 - допускают большее число пороков),
16 – толщина воздушной камеры, расстояние между стеклами (16 мм),
4 – толщина и марка внутреннего (ближнего к помещению) стекла (4 мм),
М1 - марка стекла.

Если суммировать все толщины (4+16+4), то получим общую толщину стеклопакета - 24 мм.

Толщина стеклопакета

Толщина заполнения чаще всего фигурирует в свойствах профильной системы. Формулировка "заполнение" указывает, что это может быть не только стеклопакет. Для непрозрачных заполнений дверей или неоткрывающихся окон в остеклении балконов и лоджий применяются сэндвич-панели.

Следующие размеры являются стандартными толщинами стеклопакетов:

  • 24 мм;
  • 32 мм;
  • 40 мм;
  • 42 мм;
  • 44 мм.

Встречаются, но реже, стеклопакеты и других толщин.

Чем толще стеклопакет, тем он "теплее".

От общей толщины стеклопакета зависит число воздушных камер и их размер. Оптимальным по физическим характеристикам теплоизоляции является воздушная камера 16-24 мм. Увеличение камеры свыше 24 мм ведет к ухудшению теплоизоляции. Соответственно, стеклопакет с двумя воздушными камерами и тремя стеклами, должен быть шире 44 мм (4+16+4+16+4).

Но есть другой способ улучшить теплоизоляцию окна. За счет специального низкоэмиссионного стекла и заполнения воздушных камер более тяжелым газом получается достичь более высоких значений теплоизоляции.

Виды стекол и заполнений стеклопакета

Для примера рассмотрим следующий двухкамерный стеклопакет.

Стеклопакет 6М1-8Ar-4M1-10Ar-И4 с низкоэмиссионным стеклом

6 - толщина внешнего стекла (6 мм),
М1 - обычное строительное стекло марки М1,
8 - расстояние между первым и воторым стеклом (8 мм),
Ar - обозначение инертного газа в камере стеклопакета (Аргон),
4М1 - стандартное стекло марки М1,
10Ar - еще одна камера с инертным газом (Аргон),
И - стекло с нанесенным низкоэмиссионным покрытием,
4 - толщина третьего стекла, ближнего к помещению (4 мм).

Общая толщина стеклопакета 6+8+4+10+4=32 мм

Виды стекол и специальное заполнение воздушных камер вносят изменения в формулу и в свойства стеклопакета.

Примечание:

Более толстое стекло (как в данном примере, 6 мм) имеет лучшую звукоизоляцию, что делает стеклопакет шумогасящим.

И - стекло отличается от обычного более низким коэффициентом теплопередачи (низкой эмиссией тепла). Оно лучше защищает от перепада температур и относится к числу низкоэмиссионных.

Инертный газ (криптон или аргон) увеличивает теплоизолирующие свойства стеклопакета, применяется в комплексе с энергосберегающими стеклами. В таком сочетании удается достичь существенного эффекта.

Специальное покрытие на стекло и его позиция

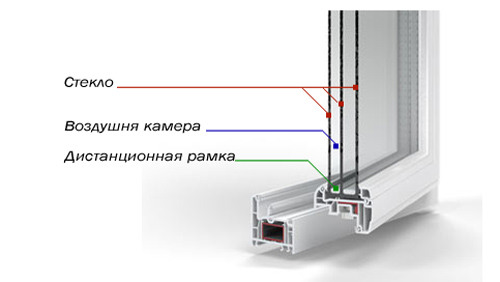

Конструкция стеклопакета детально

Для придания особых свойств стеклопакету применяется метод нанесения покрытий на поверхность стекла. Это может быть заводское низкоэмиссионное напыление или пленочное, например, противоударная или декоративная пленка.

Нанесенное на стекло покрытие должно быть установлено в стеклопакет определенным образом. Для этого в обозначении стеклопакета для покрытия принято указывать его позицию - порядковый номер поверхности стекла:

  • Поз. 1 (N1) - внешняя поверхность первого (уличного) стекла.
  • Поз. 2 (N2) - внутрення поверхность первого (уличного) стекла.
  • Поз. 3 (N3) - внутренняя поверхность второго стекла, и т.д.

Дистанционные рамки

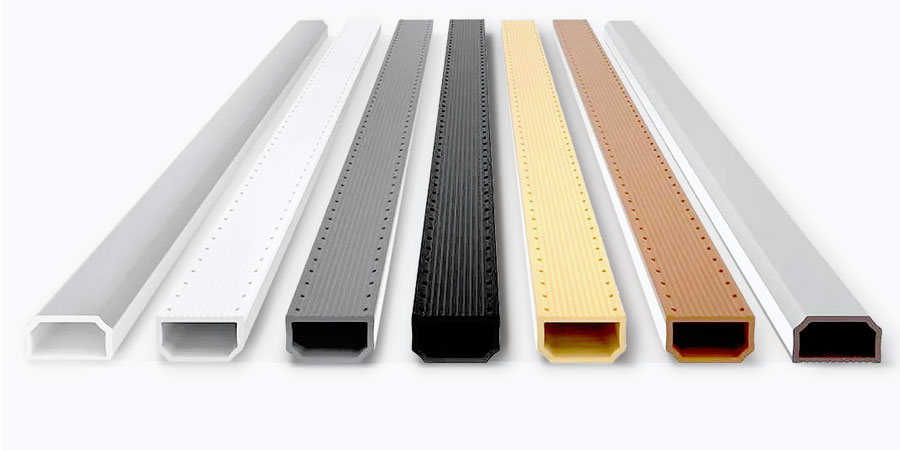

Дистанционные рамки стеклопакета

В качестве еще одной важной детали стеклопакета, с точки зрения защиты от промерзания, следует упомянуть применение полимерных (пластиковых) дистанционных рамок между стеклами.

Обычно применяются рамки белого или серого цвета, однако для декоративного оформления могут применяться рамки и других цветов.

В отличие от применяюшихся также рамок из алюминия, пластиковые дистанционные рамки позволяют избавиться от промерзания стеклопакета в краевых зонах.

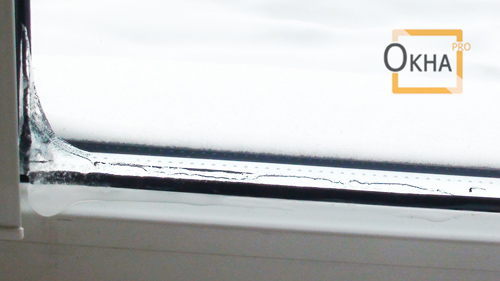

Наледь на стеклопаете окна ПВХ. Дистанционная алюминиевая рамка

Пластик имеет лучшую теплоизоляцию и потому использование рамок из твердых полимеров позволяет устранить мостик холода и предотвратить конденсирование влаги по периметру пакета.

Еще один вид рамок - это комбинироанные рамки. В таких полимерный каркас берется за основу. Для прочности используется стекловолокно или металл.

Технические характеристики

Среди важных характеристик стеклопакета: теплоизоляция, шумоизоляция, светопропускание. Эти показатели имеют совершенно измеримые значения. Остановимся на них подробно.

Характеристика Показатель (Ед. изм.)
Теплосбережение Коэффициент сопротивления теплопередаче (R0, кв.м*С/Вт) - характеризует свойство остекления препятствовать переносу теплоты от среды с высокой температурой к среде с низкой температурой. Чем выше значение, тем лучше теплосберегающие свойства.
Светопропускание Коэффициент пропускания света (Tv, %) - пропущенная стеклом доля потока света, упавшего на стекло (диапазон от 380 нм до 780 нм). Чем больше, тем выше прозрачность.
Солнечный фактор Коэффициент общего пропускания солнечной энергии (g%) — это общее количество солнечной энергии, пропущенное стеклом. Чем меньше, тем лучше изоляция от солнца.
Пропускание УФ-излучения Коэффициент пропускания ультрафиолетового излучения (Tuv, %) — пропущенная стеклом доля потока ультрафиолетового излучения, упавшего на стекло (диапазон от 280 нм до 380 нм). Чем меньше, тем лучше защищает от УФ лучей солнца.
Защита от шума Коэффициент звукоизоляции Rw (дБА) - способность конструкции к снижению воздушного шума (звуковых колебаний).

К сожалению, технические характеристики стеклопакета узнать не так просто. Они не наносятся в обязательном порядке на изделие. За производителем и продавцом пластиковых окон остается право не сообщать эти параметры в обязательном порядке. В лучшем случае, помимо стикера с формулой, нанесена красивая этикетка с примерными значениями.

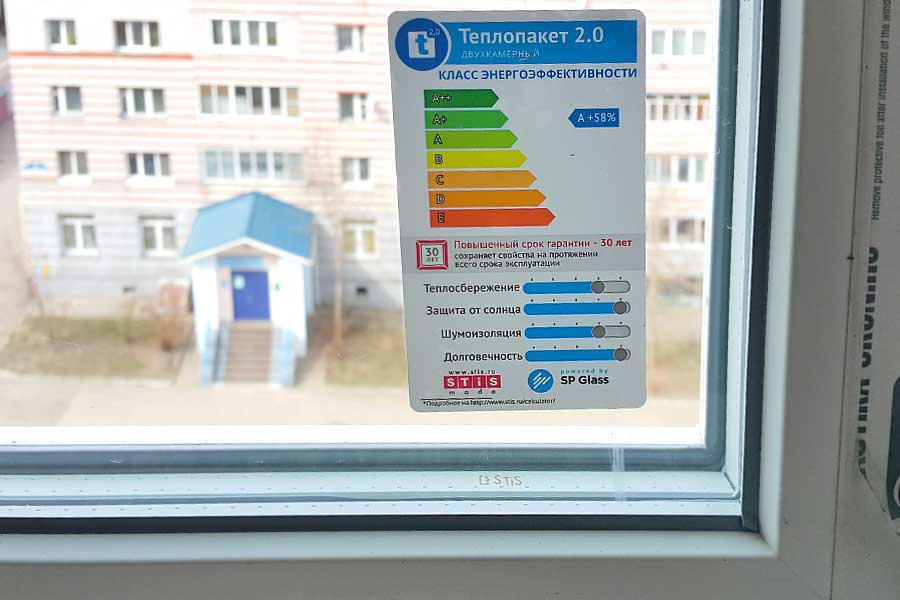

Наклейка на стеклопакете с его характеристиками

Но узнать свойства окон со стеклопакетом можно. Эти значения зафиксированы в протоколах испытаний. При декларировании качества изделий производитель должен передать их на экспертизу. Оцениваются изоляционные способности окон и выносится результат о соответствии классности.

Изделия на экспертизу подаются в типовом сочетании рамы, створки и стеклопакета. Таким образом на стандартную комплектацию у производителя должна быть оценка характеристик по основным параметрам. Чаще всего по стеклопакету оценивается теплоизоляция (приведенное сопротивление теплопередаче).

Некоторые значения показателей стеклопакетов по формуле можно найти в ГОСТе 30674-99 (Блоки оконные из поливинилхлоридных профилей), и в ГОСТе 24866-99 (Стеклопакеты клееные строительного назначения), а также их более новых редакциях.
